Tests de capteurs de proximité infrarouges

Tests de capteurs de proximité infrarouges.
Les capteurs testés ici permettent la détection d'objets de différentes natures, et de différentes couleurs, sans contact.
Ces capteurs, de type infrarouge, sont constitués d'un émetteur infrarouge, généralement une LED, et d'un récepteur infrarouge, le plus souvent un phototransistor.
L'émetteur et le récepteur peuvent être disposés côte-à-côte ou en vis-à-vis.

CAPTEUR_DE_PROXIMITE_INFRAROUGE_CNY70_VUE_FACE_MARQUEE — La face marquée du capteur « CNY70 », fabriqué par la socié VISHAY

CAPTEUR_DE_PROXIMITE_INFRAROUGE_CNY70_VUE_DE_DESSUS — La surface active du capteur CNY70, avec la LED infrarouge visible en bleue, en haut, et le phototransistor, de couleur sombre, en bas

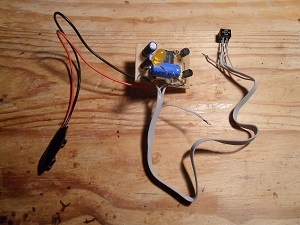

CAPTEUR_DE_PROXIMITE_INFRAROUGE_CNY70_ET_MONTAGE_TOUT_OU_RIEN_VUE_GENERALE — Montage permettant de tester le capteur CNY70, en délivrant une information de type « Tout ou rien »

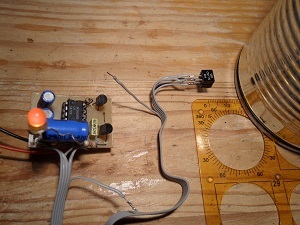

CAPTEUR_DE_PROXIMITE_INFRAROUGE_CNY70_ET_MONTAGE_TOUT_OU_RIEN_VUE_DETAILLEE_MESURE_DISTANCE — Mesure de la distance maximale de détection d'une boîte de conserve, dont la surface réfléchit les rayons infrarouges émis par la LED du capteur

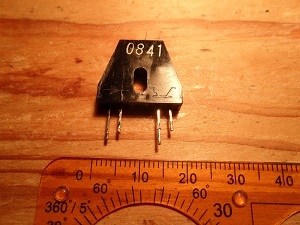

CAPTEUR_DE_PROXIMITE_INFRAROUGE_HOA1405-001_VUE_FACE_MARQUEE — Autre capteur infrarouge du même type, le modèle « HOA1405-001 », fabriqué par la société HONEYWELL

CAPTEUR_DE_PROXIMITE_INFRAROUGE_HOA1405-001_VUE_DE_DESSUS — Vue de dessus, la LED infrarouge, de couleur claire, se trouve à gauche, et le phototransistor, de couleur plus sombre, se trouve à droite

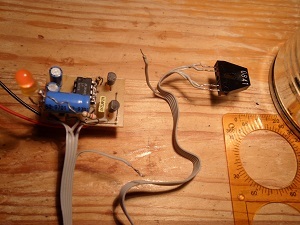

CAPTEUR_DE_PROXIMITE_INFRAROUGE_HOA1405-001_ET_MONTAGE_TOUT_OU_RIEN_VUE_DETAILLEE_MESURE_DISTANCE — Mesure de la distance maximale de détection d'une boîte de conserve avec cet autre capteur HOA1405-001

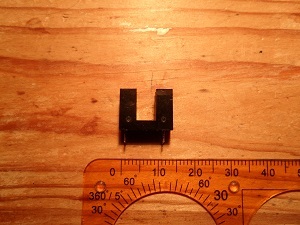

CAPTEUR_DE_PROXIMITE_INFRAROUGE_DE_TYPE_FOURCHE_KTIR0611S_VUE_COTE_GAUCHE — Capteur infrarouge de type « Fourche », ici le modèle « KTIR0611S », fabriqué par la société KINGBRIGHT. Ce type de capteurs est souvent utilisé pour compter les stries des roues codeuses, par exemple dans des imprimantes.

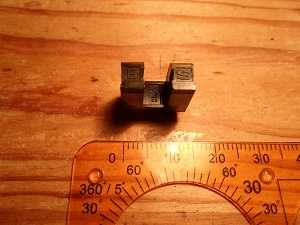

CAPTEUR_DE_PROXIMITE_INFRAROUGE_DE_TYPE_FOURCHE_KTIR0611S_VUE_DE_DESSUS — Vue de dessus du capteur KTIR0611S

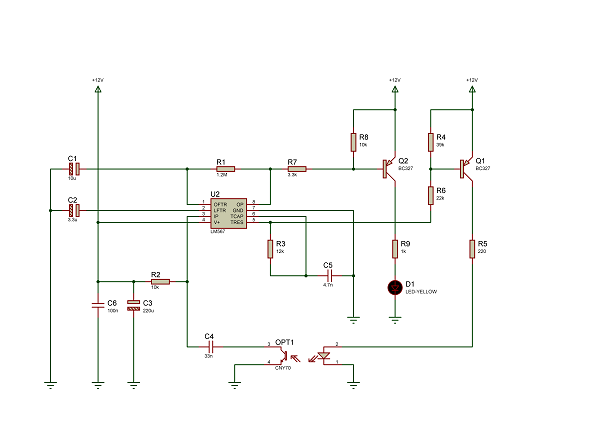

SCHEMA_CAPTEURS_DE_PROXIMITE_INFRAROUGE_MONTAGE_TOUT_OU_RIEN — Schéma électrique du montage permettant d'exploiter une information de type « Tout ou rien », à partir d'un capteur CNY70

Ce schéma électrique utilise un circuit intégré qui porte la référence « LM567 ».
Il s'agit d'un décodeur de tonalité disposant d'un oscillateur dont la fréquence est fixée par les valeurs des composants « R3 » et « C5 ».
Lorsqu'un signal de fréqunece proche de celle de cet oscillateur est appliqué sur la broche « IP », numéro 3, la sortie « OP », numéro 8, présente un « 0 » logique.
