La Grosse Horloge donnera un certain charme à votre intérieur, voire à votre extérieur, surtout si vous comptez l'installer dans votre gare !
Attention ! Les LED bleues utilisées sont caractérisées par une très grande intensité lumineuse.
Il ne faut donc mettre un cache sur cette première version de la Grosse Horloge, afin de ne pas être ébloui, de faire diffuser la lumière, et, surtout, de ne pas se brûler les rétines en regardant l'objet !

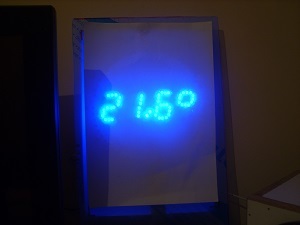

Cette première version de la Grosse Horloge est équipée, en plus des élements nécessaires à l'affichage de l'heure, de deux capteurs de température.
Alimentation
La Grosse Horloge, version 1, est prévue pour être
alimentée par deux sources distinctes, qui
délivrent 12 V continus.
Ces deux sources peuvent ne pas être utilisées
simultanément. Cependant, l'alimentation est
conçue sur
le principe d'avoir une alimentation principale et une alimentation de
secours.
La première source pourrait être l'alimentation
redressée issue d'un bloc secteur, délivrant 12 V.
La deuxième source serait alors une batterie de 12 V, qui
viendrait secourir l'alimentation principale, en cas d'abscence de
celle-ci.
La tension issue de la source d'alimentation principale est
atténuée par un pont redresseur formé
par R59 et
R60, et limitée à + 5,6 V par la diode
zéner D6.
Cette tension est fournie à une des broches
d'entrées -
sorties du microcontrôleur qui gère
l'appareil.
Il lui est donc possible d'allumer en permanence l'horloge lorsque
celle-ci est alimentée par la source d'alimentation
principale,
et de ne l'allumer que lorsque cela est
nécéssaire, quand
elle est sur l'alimentation secondaire.
Deux diodes, D4 et D5, permettent de choisir la tension la plus positive des deux alimentations. Cette tension, abaissée par la chute de tension inhérente au passage dans l'une ou l'autre des diodes, sera ainsi fournie en entrée du montage régulateur, stabilisé à + 5 V, construit à l'aide d'IC3 et de ses condensateurs de découplages.
Affichage
L'affichage requiert de pouvoir piloter:
Le nombre d'entrées - sorties disponibles sur tout bon
microcontrôleur de taille « raisonnable »
ne permet
pas de relier chaque LED à une broche d'entrée -
sortie.
Un multiplexage a donc été adopté.
Cela consiste, à chaque instant, à n'allumer
qu'une
partie des LED de l'horloge, en ne raccordant leurs cathodes et leurs
anodes simultanément aux pôles de l'alimentation
que
pendant une partie du temps.
Le principe du multiplexage temporel repose sur la persistance
rétinienne de nos yeux, qui fait que, si la succession des
allumages et des extinctions se font suffisament rapidement, les yeux
auront l'impression que toutes les LED sont alumées
simultanément.

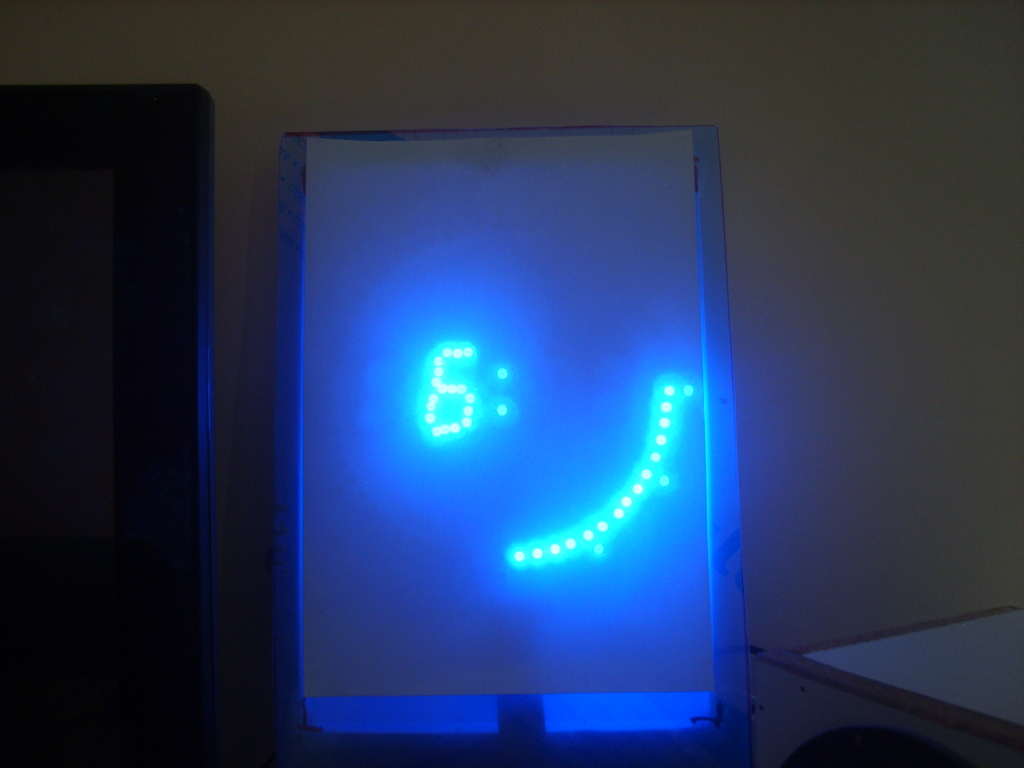

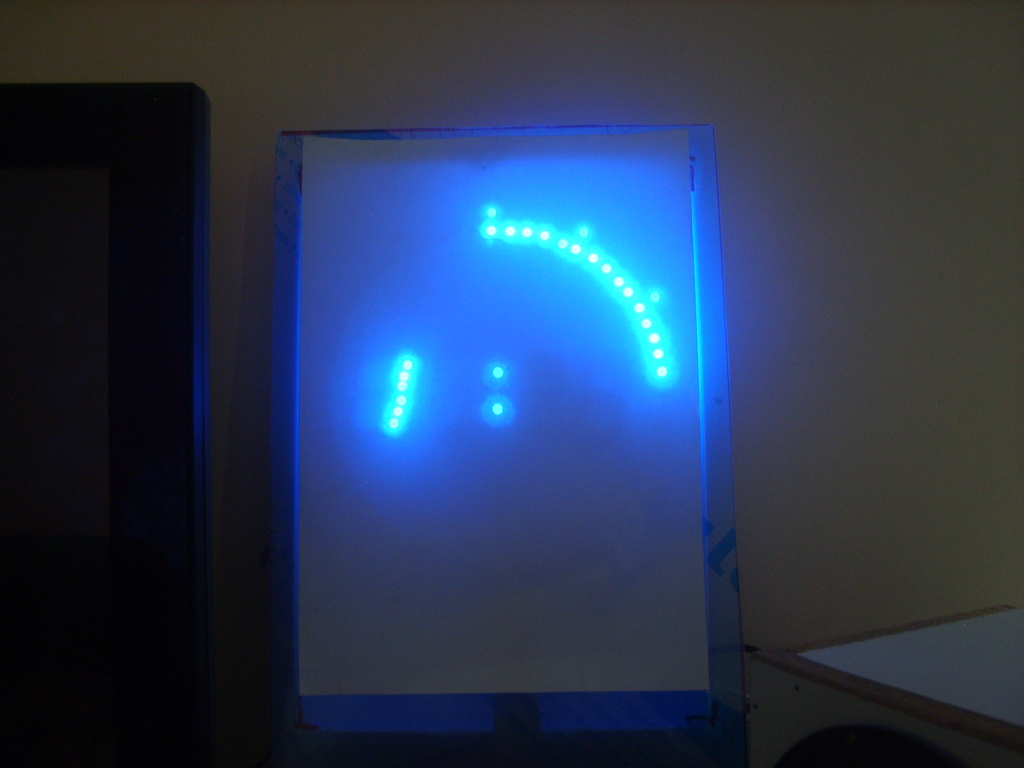

Dans le cas présent, les LED des symboles, ainsi que celles
associées à la matérialisation et au
repérage des secondes, sont séparées
en quatre
groupes. Ces groupes sont formés chacuns d'un quart du
cercle
des secondes, et d'un des symboles.
Phase du multiplexage | LED des symboles sélectionnées | LED des secondes sélectionnées |
---|---|---|
1 | Heures, dizaines | 45 à 59 |
2 | Heures, unités | 30 à 44 |
3 | Minutes, dizaines | 15 à 29 |
4 | Minutes, unités | 0 à 14 |
L'affichage apparait moins lumineux que pour chaque phase, car les LED des éléments d'affichages sont sollicitées pendant 1 / 4 du temps pour la Grosse Horloge.
Les anodes des LED multiplexées sont alimentées par des transitors de type NPN.
Les bases de ces transistors sont pilotées par le microcontrôleur, après une adaptation de niveau de 0 V / + 5 V à 0 V / + 12 V, effectuée par des amplificateurs opérationnels, contenus dans IC2, un LM324.
Les cathodes des LED sont pilotées par les broches associées du microcontrôleur, par l'intermédiaire de transitors qui sont également de type NPN.
Les 3 LED qui permettent l'affichage des symboles « . », « , », et « : », ne sont pas multiplexées.
Elles sont connectées à 3 broches d'un expanseur de port.
Expanseur de port
Un expanseur de port, piloté par un bus I2C, repéré IC4, et de référence PCF8574, est utilisé.
Il permet au microcontrôleur de lire l'état des 3 boutons - poussiors de l'horloge, de modifier l'état des 3 LED citées précedemment, et de commander une entrée - sortie auxiliaire. L'expanseur n'utilisant que deux broches du micfrocontrôleur pour la liaison I2C, et une broche d'interruption.
Ces 3 broches sont partagées avec l'horloge temps réel, associée au diviseur de fréquence.
La broche d'iterruption est initialement à un. Elle passe à zéro lorsqu'une au moins des entrées - sorties a changé d'état, depuis la dernière fois que le circuit intégré a été interrogé.
L'entrée - sortie auxiliaire peut être raccordée à un relais, pour commander la mise en fonction d'un appareil, ou d'une sonnerie.
Cela peut aussi bien être une entrée supplémentaire, pour ajouter un quatrième bouton - poussoir à l'ensemble.
Entrée - sortie de l'expanseur de port | Element associé |
---|---|
0 | Bouton - poussoir « MODE » |
1 | Bouton - poussoir « HEURES » |
2 | Bouton - poussoir « MINUTES » |
3 | LED du haut du symbole « : » |
4 | LED du bas du symbole « : » |
5 | LED de gauche du symbole « , » |
6 | Groupe de 3 LED du repérage des secondes |
7 | Entrée - sortie auxiliaire |
Horloge temps réel
Le comptage du temps est confié à une horloge temps réel. Ces composants sont des circuit intégré spécialisé, qui compte les heures, les minutes et les secondes, mais aussi, pour la majorité d'entre eux, les jours, les mois, et les années. Certains offrent aussi des fonctions de calendrier et de réveil.
Le composant utilisé dans l'application présente est le DS3232, fabriqué par MAXIM IC.
La datasheet de l'horloge temps réel « DS3232 » :
http://datasheets.maximintegrated.com/en/ds/DS3232.pdf.
Ce composant dispose d'un oscillateur intégré, de type « MEMS » , ce qui permet de se passer d'un quartz, et de ses habituelles capacités nécéssaires pour pouvoir le charger et le faire osciller.
Il intègre également un calendrier et peut ainsi fournir le numéro du jour de la semaine qui correspond à la date pour laquelle ils a été réglé.
Les données concernant le réglage du circuit et les paramètres de la date et de l'heure sont accessibles grâce à une liaison I2C.
Une broche délivre un signal à 32 768 Hz. Ce signal est utilisé par l'appareil pour compter le temps.
Une source d'alimentation eacute;lectrique de secours peut lui être associée, assurant une sauvegarde de l'heure même lorsque le reste de l'horloge est mis hors tension.
Pour le projet, les informations de date et d'heure sont secourues par deux piles rondes, de type « AAA » , mais il est également possible d'utiliser une seule pile bouton, ou encore, une batterie ou une super capacité.
Diviseur
Le signal de 32 768 Hz fourni par l'horloge temps réel est divisé 14 fois par 2 par le circuit intégré IC5, qui porte la référence CD4060.
A sa sortie, un signal de fréquence 2 Hz est présent.
Les capteurs de température utilisés sont des TMP100, fabriqués par TEXAS INSTRUMENTS.
Ils effectuent la conversion de la température en une valeur numérique.
Ils possèdent donc une sortie numérique, qui est interrogeable par un bus de type I2C.
Microcontrôleur
Le microcontrôleur utilisé est IC1, un PIC18F4550, produit par MICROCHIP.
Le connecteur J9, à 5 broches, permet de le programmer à l'aide d'un appareil tel qu'un PICKIT2 ou un PICKIT3.
Il gère l'affichage et la communication avec les
périphériques du bus I2C.
Cela lui permet de connaître le mode de fonctionnement
à donner à l'horloge.
Lors de la mise sous tension, il interroge l'horloge temps
réel
pour connaître la date et l'heure. Puis, il compte le temps
au
rythme des fronts montants du signal à 2 Hz, dont
l'obtention
est décrite plus haut. en cas de réglage de la
date et de
l'heure par l'utilisateur, il met à jour les informations de
l'horloge temps réel. Cela permet de retrouver des valeurs
correctes à la prochaine remise sous tension, à
condition
que l'horloge temps réel ait une pile ou une batterie de
sauvegarde.
Afin de limiter le nombre de broches utilisées, une seule
broche
d'interruption sert au prédiviseur et à
l'expanseur de
ports.
Les diodes D2 et D3, ainsi que la résitance de pull-up R52
réalisent un « ET Câblé
», qui impose
un zéro logique si le signal à 2 Hz passe
à
zéro ou si la broche d'interruption de l'expanseur de ports
passe à zéro. Dans ce cas, une autre broche du
microcontrôleu passe à zéro, ce qui lui
permet
d'identifier la source de l'interruption, et d'agir en
conséquence.
Il dispose également de l'information qui permet
d'identifier la source d'alimentation du dispositif.
Périphérique I2C | Adresse sur le bus I2C |
---|---|
Capteur de température 1 | 0x90 |
Capteur de température 2 | 0x94 |
Expanseur de ports | 0x42 |
Horloge temps réel | 0xD0 |
La Grosse Horloge, version 1 : Gros Schémas électroniques, et Gros Typons
Logiciel de dessin : EAGLE 6.4.0
Télécharger le fichierEffectuez un clic droit, puis sélectionnez l'option « Enregistrer la cible du lien sous... », pour télécharger le fichier (1.62 Mo)
La Grosse Horloge, version 1 : Gros Fichiers C
Cible : PIC18F4550
Compilateur : MCC18
Télécharger le fichierEffectuez un clic droit, puis sélectionnez l'option « Enregistrer la cible du lien sous... », pour télécharger le fichier (64.99 Ko)
La Grosse Horloge est un système d'affichage à LED.
Elle inclus, en plus, deux capteurs de température.
