DDS AD9834 : Carte d'adaptation et essais
DDS AD9834 : Carte d'adaptation et essais.
Cette page indique comment réaliser une carte, qui permet d'adapter le brochage du générateur de signaux carrés, triangulaires et sinusoïdaux AD9834, et de réaliser des essais avec.
Le composant est un DDS, qui est fabriqué par « ANALOG DEVICES »
Un microcontrôleur de type « STM32F100RBT6 » est utilisé pour piloter ce générateur de signaux.
1) Présentation
Les programmes qui mettent en œvre ces modules ont été écrit pour fonctionner à l'aide d'une carte de type « STM32DISCOVERY ».
Pour obtenir plus d'informations à propos de ces cartes, ouvrez ce lien.
Le site Internet d'Analog Devices propose des utilitaires, afin de faciliter la prise en main des générateurs de signaux - DDS que cette société fabrique.
Ces utilitaires permettent, entre autres, de savoir quelles sont les valeurs qui sont à programmer dans les différents registres du composant.
Ils sont accessibles en suivant ce lien Internet:
http://designtools.analog.com/dtDDSWeb/dtDDSMain.aspx
2) Montage
|
|
|
|
|
2-1) Schéma électronique
2-2) Typon

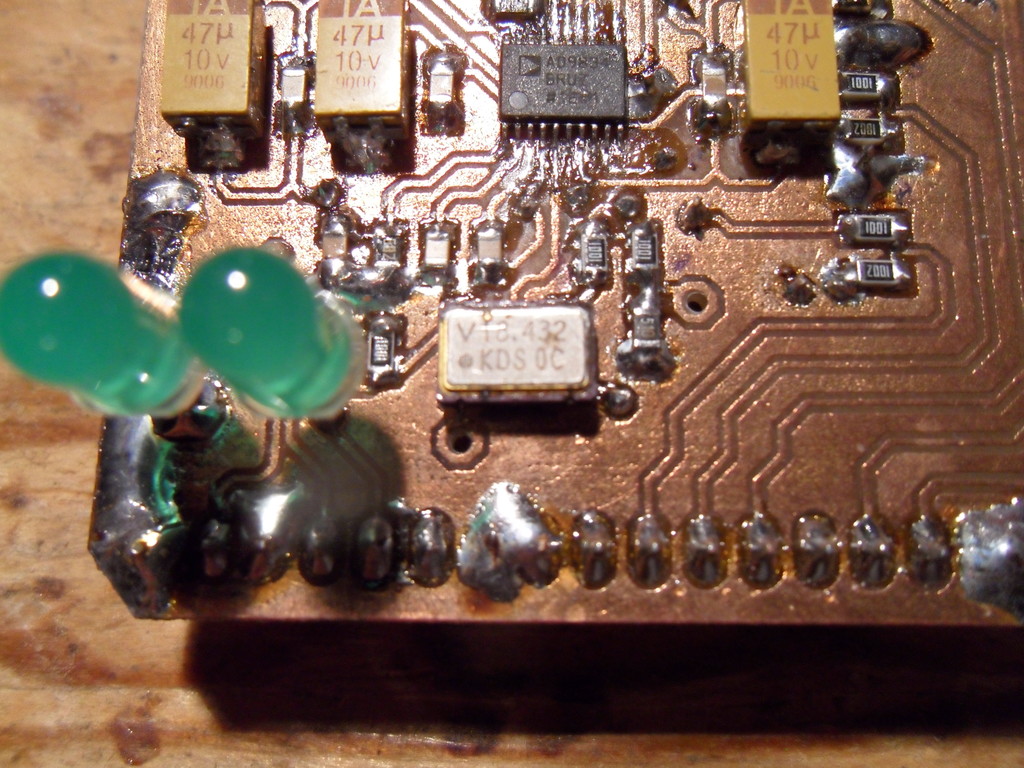

Schéma électronique et typon de la carte d'adaptation du DDS AD9834
Logiciel de dessin : EAGLE 6.4.0
Télécharger le fichierEffectuez un clic droit, puis sélectionnez l'option « Enregistrer la cible du lien sous... », pour télécharger le fichier (467.68 Ko)
2-3) Code source
Correspondances entre les broches de la carte « STM32DISCOVERY » , et de la carte d'adaptation du DDS AD9834 :
| Carte « STM32DISCOVERY » | +5V | GND | PA2 | PA5 | PA7 | PA8 |
|---|---|---|---|---|---|---|
| Carte d'adaptation du DDS AD9834 | +5V_A ET +5V_D | GND_A ET GND_D | FSYNC_AD9834 | SCLK_AD9834 | SDATA_AD9834 | RESET_AD9834 |
Utiliser un DDS AD9834 : Fichiers C
Cible : STM32F100RB
Compilateur : Keil µVision4
Télécharger le fichierEffectuez un clic droit, puis sélectionnez l'option « Enregistrer la cible du lien sous... », pour télécharger le fichier (8.09 Ko)
3) Sujet associé

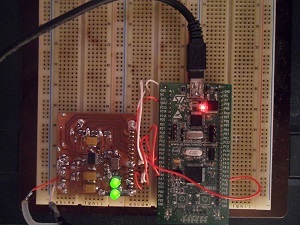

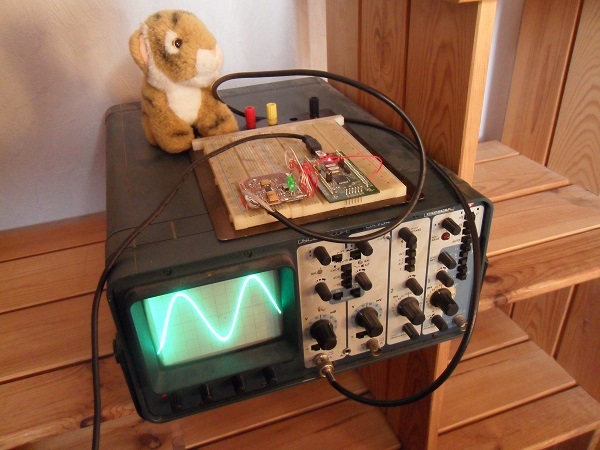

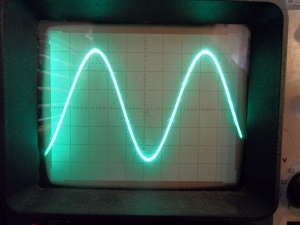

La carte d'adaptation est ici pilotée par une plate-forme d'évaluation de type « STM32DISCOVERY ».
