Réutilisation d'un module radio Hi-Fi

Réutilisation d'un module radio Hi-Fi.
Cet article présente le test d'un module récepteur radio, extrait d'une chaîne Hi-Fi qui ne fonctionne plus.

Le module radio couvre les gammes de fréquences suivantes : FM - 87,5 MHz - 108 MHz, grandes ondes - 144 kHz - 288 kHz, petites ondes - 525 kHz - 1605 kHz.
Il est géré par un circuit intégré de référence « TEA5762H », pilotable par des signaux numériques.

LIEN_EXTERNE La datasheet du circuit intégré TEA5762H

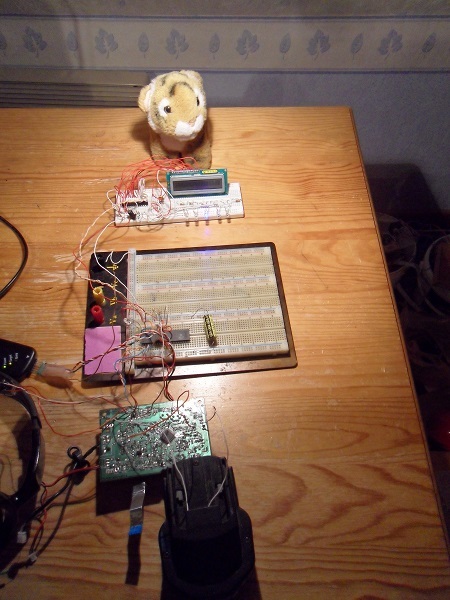

ESSAIS_RECEPTEUR_RADIO_HI-FI_MONTAGE_VUE_GENERALE — Vue d'ensemble du montage

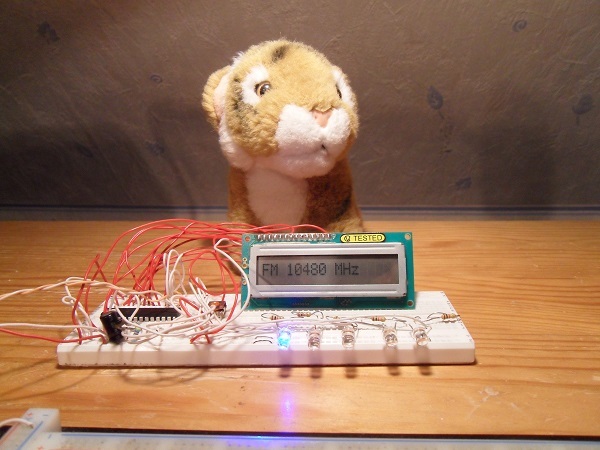

ESSAIS_RECEPTEUR_RADIO_HI-FI_MONTAGE_VUE_DETAILLEE_AFFICHAGE_FREQUENCE_D_ACCORD_DANS_LA_BANDE_FM — Affichage de la fréquence écoutée en mode FM, mais sans la virgule dans le chiffre

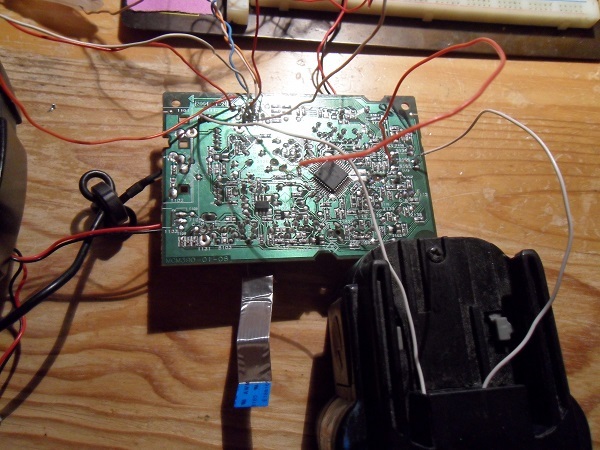

ESSAIS_RECEPTEUR_RADIO_HI-FI_MONTAGE_VUE_DETAILLEE_DU_MODULE_COTE_PISTES — Vue détaillée du module, côté pistes
