Quand vient la période des fêtes de fin d’année, de nombreuses habitations sont décorées par des guirlandes électriques.
Ces guirlandes sont vendues dans de nombreux endroits.
Pour ne pas faire comme tout le monde, vous pouvez vous amuser à fabriquer vous-même votre guirlande électrique.
Cette guirlande animée représente la nouvelle année. Elle est constituée de 80 ampoules, récupérées dans des tableaux de bord d’automobiles. Un boîtier électronique se charge de l’animation lumineuse.
La version 1 de la guirlande animée est composée
de
quatre groupes de vingt lampes et de leurs diodes anti-retour, de type
1N4001,
d'un ensemble de trois compteurs en anneau, dits de «
JOHNSON », portant la référence CD4017,
d'un
oscillateur réalisé à l'aide de deux
portes
« NON-ET », contenues dans un circuit
intégré
CD4011,
de quatorze petits relais, commandés par
des
transistors NPN, de type BC337,
et d'un dispositif sommaire de filtrage
de l'alimentation électrique, qui est de 12 volt, et qui
n'est
pas régulée.
Les trois compteurs sont montés en cascade, le premier
compte de
0 à 9, il permet à la partie «
LOGIQUE »
de déterminer quelles lampes de chacun des quatre
groupements
doivent être allumées,
le deuxième compte de 0 à 3, il permet de
déterminer quels
groupements de
lampes doivent être activés,
et le troisième compte de 0 à 9, il
détermine quelle
animation doit être effectuée.
Ces trois compteurs se remettent à zéro
automatiquement,
une fois que leurs comptages respectifs sont parvenus à
leurs
termes.
L'entrée d'horloge du compteur en anneau
repéré
« U10 » est attaquée par un curieux
dispositif qui
n'empêche pas l'ensemble de fonctionner, malgré
l'absence
d'une résistance de tirage vers le bas.
Je crois me rappeler que j'avais mis en place ceci, car le circuit
intégré « U10 » fesait le
difficile, au niveau des signaux
d'horloge qui lui étaient appliqués.
Animation sélectionnée | Position du compteur « U10 » | Etat de « RUB1 » | Etat de « TT1 » | Etat de « RUB2 » | Etat de « TT2 » |
---|---|---|---|---|---|
Animation 1 | 0 | 0 | 0 | 0 | 0 |
Animation 2 | 1 | 0 | 0 | 1 | 0 |
Animation 3 | 2 | 0 | 0 | 0 | 1 |
Animation 4 | 3 | 1 | 0 | 0 | 0 |
Animation 5 | 4 | 1 | 0 | 1 | 0 |
Animation 6 | 5 | 1 | 0 | 0 | 1 |
Animation 7 | 6 | 0 | 1 | 0 | 0 |
Animation 8 | 7 | 0 | 1 | 1 | 0 |
Animation 9 | 8 | 0 | 1 | 0 | 1 |
Animation 10 | 9 | 1 | 0 | 0 | 1 |

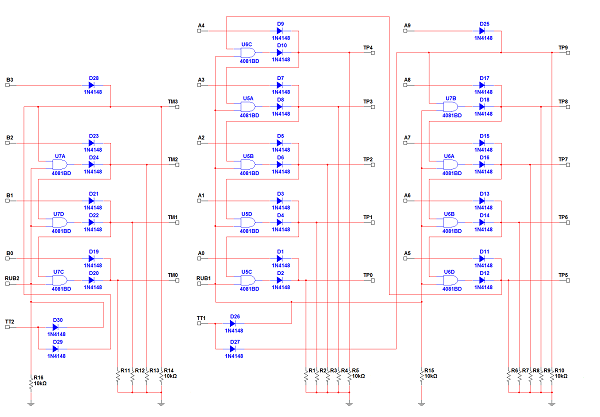

Le rôle de la partie « LOGIQUE »
de la guirlande
animée, version 1, est de recevoir les signaux en provenance
des
deux premiers compteurs en anneau, repérés
« U8
», et « U9 »,
et de les renvoyer vers la partie « LAMPES », en y
appliquant, ou non, un traitement, selon l'état logique de
« RUB1 », de « TT1 », de
« RUB2 »,
et de « TT2 ».
Si « RUB1 » ou « RUB2
» présentent
un état logique haut,
alors la progression des sorties
repérées de « TP0 »
à « TP9
», ou de « TM0 » à «
TM3 », se
fait sous la forme d'un ruban lumineux, c'est-à-dire que si
une
entrée est active, la sortie correspondante sera active,
mais
également toutes les sorties
précédentes.
Si « TT1 » ou « TT2 »
présentent un
état logique haut,
alors toutes les sorties
repérées de « TP0 »
à « TP9
», ou de « TM0 » à «
TM3 », seront
activées, et ce, quel que soit l'état des
entrées.
Les quatre groupes de vingt lampes, ainsi que leurs dix diodes
anti-retour associées, sont commandées par
quatorze petits relais, eux-même commandés par des
transistors
NPN, de
type BC337, qui reçoivent sur leurs bases, via des
résistances de limitation en courant, les signaux en
provenance
de la partie « LOGIQUE ».
Les relais ne sont pas équipés de diodes de roue
libre,
mais les quatorze transistors qui les commandent fonctionnent toujours
parfaitement, depuis 2004.
L'animation 6, et l'animation 10, sont identiques, et l'ensemble du
cycle d'animations de la guirlande animée est parcouru en 50
secondes environ, cette durée étant
réglable
à l'aide du potentiomètre portant le
repère
« R2 », qui est représenté
sur le
schéma de la partie «
COMPTEURS ».
