La Petite Horloge - Fabrication
Fabrication de la Petite Horloge.
1) Fabrication
Voici les étapes qui sont effectuées après la validation des schémas électroniques et des typons, afin d'obtenir l'objet terminé.
1-1) Version 1 - 2014
|
Au menu pour la fabrication de la version 1 :
|
1-1-1) Gravure du circuit
La gravure se fait avec les moyens du bord.
Attention ! Si vous réalisez vos circuits imprimés vous-même par la méthode chimique, respectez scrupuleusement les précautions de sécurité qui concernent les produits chimiques utilisés !
L'insolation se fait en 2 minutes et 40 secondes avec les cartes présensibilisées BUNGARD et le matériel utilisé.
Pour déterminer le meilleur temps d'insolation, il convient de faire des essais sur de petits circuits imprimés réalisés avec les mêmes cartes présensibilisées.
|
|
Une fois l'étape de l'insolation effectuée, il faut passer à la révélation.
C'est ici que les parties de la résine photosensible de la carte présensibilisée exposées aux rayonnements ultra-violets seront rongées, permettant ensuite l'élimintation du cuivre au moment de la gravure.
La révélation se fait à l'aide :
- D'équipements de protection adaptés
- D'une solution de soude
- D'une moitié de brique de jus de fruit coupée dans le sens vertical
- D'un lavabo ou d'un bac.
Les meilleurs résultats sont obtenus à l'aide de briques de jus d'orange avec pulpe de 1 L 75 disponibles dans des supermarchés !
|
|
Une fois le perçage effectué, il est temps pour la gratounette d'entrer en scène !
Attention ! Une fois le nettoyage après le perçage effectué, il faut passer rapidement au soudage des composants !
Dans le cas contraire, les surfaces cuivrées des cartes électroniques vont trop s'oxyder, ce qui rend le brasage plus difficile.

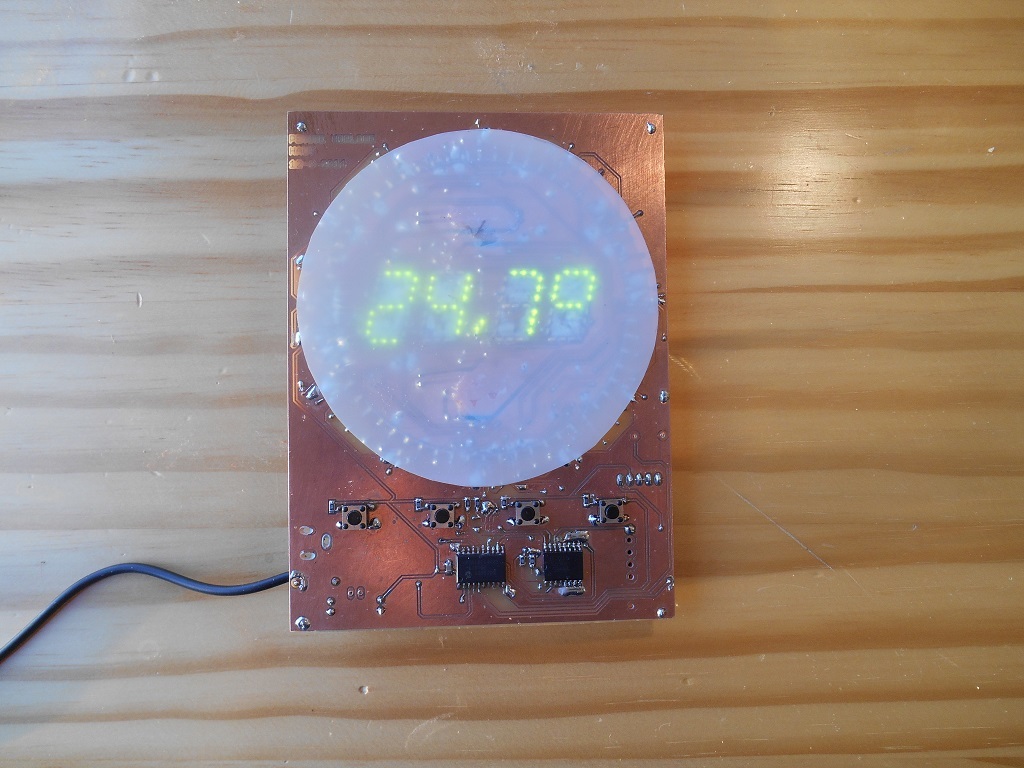

1-1-2) Soudage des composants
En l'abscence de procédé de métallisation de disponible, les vias sont ici des morceaux de fil de fer passés à la main !
La programmation du microcontrôleur PIC18F14K22 est effectuée une fois que le connecteur associé est soudé, et avant que le circuit intégré de l'horloge temps réel ne soit mis en place.
En effet, deux broches utilisées pour la programmation sont partagées avec l'horloge temps réel, ce qui empêcherait le bon déroulement du processus de programmation si elle était déjà en place.
1-1-3) Programmation du microcontrôleur
Un PICkit 2 est utilisé pour programmer le microcontrôleur PIC18F14K22.
1-1-4) Intégration sur le support
Aprés la gratounette, c'est au tour du pisto-colle de venir se joindre aux protagonistes nécessaires à la fabrication électronique de la Petite Horloge !
