La Petite Horloge - Présentation générale
La Petite Horloge est une évolution compacte de la Grosse Horloge, dotée de plus de fonctionnalités.
L'objet donne l'heure, la date, la température et permet différents réglages concernant l'affichage de ces informations.
Contrairement à la Grosse Horloge, destinée à être accrochée à un mur, la Petite Horloge est conçue pour être posée sur une surface telle qu'une table, un bureau ou une commode.
Horloge à LED CMS - Tempora par Florian Brunner
1) Introduction
La Petite Horloge affiche l'heure, la date et la température de façon numérique.
La matérialisation des secondes est effectuée grâce à 60 LED disposées en cercle, avec 12 LED supplémentaires ayant pour rôle de servir de repère de graduations, toutes les 5 secondes.
Quatre boutons-poussoirs disposés sur la face avant permettent :
- Le réglage de la date et de l'heure ;
- Le choix des informations affichées ;
- Le réglage de la luminosité ;
- Le choix du style d'affichage.
Attention ! Les LED utilisées sont caractérisées par une très grande intensité lumineuse.
Il ne faut donc mettre un cache sur cette première version de la Petite Horloge pour ne pas être ébloui, pour faire diffuser la lumière, et, surtout, pour ne pas se brûler les rétines en regardant l'objet !
2) Fonctions

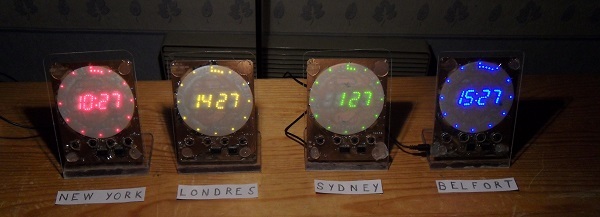

Cadencement de l'affichage variable :
- Heure la plupart du temps ;
- Date à 15 et 45 secondes, pendant 1 seconde ;
- Température à 10, 20, 40 et 50 secondes, pendant 3 secondes.
La version 1 de la Petite Horloge offre différents styles d'affichage des secondes.
| Style choisi | Rendu | Style choisi | Rendu |
|---|---|---|---|
|

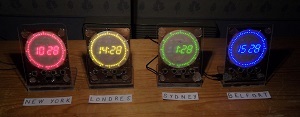

Point, négatif |
|
Point, positif |
|
|
Ruban, négatif |
|
Ruban, positif |
|
|
Ruban pseudo-aléatoire, négatif |
|
Ruban pseudo-aléatoire, positif |
|
|
Réduit, clignotant |
|
Réduit, fixe |
|
3) Détails techniques
Le lien ci-dessous conduit vers une page qui vous donnera plus de précisions sur l'électronique du projet :
La Petite Horloge - Conception électronique
