Vous n'êtes pas seuls dans l'Univers !
/
Conception électronique des dispositifs permettant de jouer à des jeux avec des Minitels.
Le système se base sur l'utilisation de la prise
« Péri-informatique » des Minitels.
Les Minitels 2 en disposent. Ils disposent également de la
touche « FCTN » , ce qui peut être un
indice pour déterminer si le Minitel est utilisable pour
jouer aux jeux qui ont étés présentés dans les articles précédents.
Cette prise fournit une tension d'alimentation continue de + 12 Volt,
une masse, et deux signaux de données.
La tension de + 12 Volt est utilisée par les modules de
commandes.
La masse sert de référence, pour les tensions
électriques.
Le premier signal de données transmet les
caractères saisis au clavier du Minitel.
Du point de vue du Minitel, il s'agit de la broche « TX ».
Le deuxième signal de données permet d'envoyer
des commandes, ou des caractères au Minitel, dans le but de
modifier l'affichage à l'écran, ou de faire
retentir le bip sonore du Minitel.
Du point de vue du Minitel, il s'agit de la broche « RX ».
Chaque module de contrôles envoie des données aux Minitels pour obtenir l'affichage voulu.
Il traite également les saisies au clavier.
Enfin, il gère la communication avec l'autre module, qui se fait sans fil, grâce à des émetteurs - récepteurs radio de type « XBee ».
Version 1 - 2012
Les schémas électroniques et les codes sources
Le MinBee : Schéma électronique
Logiciel de dessin de schémas électroniques : EAGLE 6.4.0
Télécharger le fichierEffectuez un clic droit, puis sélectionnez l'option « Enregistrer la cible du lien sous... », pour télécharger le fichier (276.37 Ko)
Le 3615 BATAILLE NAVALE : Fichiers C
Cible : PIC18F2610
Compilateur : MCC18
Télécharger le fichierEffectuez un clic droit, puis sélectionnez l'option « Enregistrer la cible du lien sous... », pour télécharger le fichier (133.49 Ko)
Version 1 - 2014
Les schémas électroniques et les codes sources

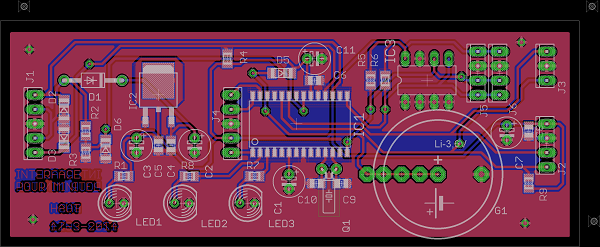

Le 3615 LE RETOUR : Schéma électronique et typon
Logiciel de dessin de schémas électroniques : EAGLE 6.4.0
Télécharger le fichierEffectuez un clic droit, puis sélectionnez l'option « Enregistrer la cible du lien sous... », pour télécharger le fichier (745.42 Ko)
Le 3615 LE RETOUR : Fichiers C
Cible : PIC18F26J11
Compilateur : MCC18
Télécharger le fichierEffectuez un clic droit, puis sélectionnez l'option « Enregistrer la cible du lien sous... », pour télécharger le fichier (113.1 Ko)
La page reprenant la fabrication du 3615 LE RETOUR est accessible ici :
Le 3615 LE RETOUR - Fabrication
Les modules XBee et le MinBee sont évoqués au cours de cette page, voici de quoi obtenir plus de précisions à leurs propos :
